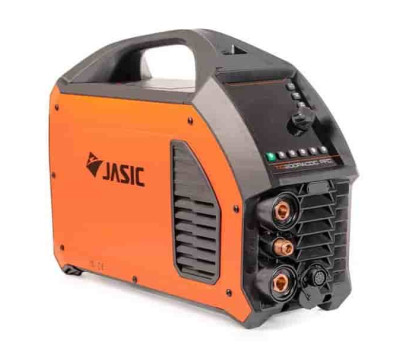

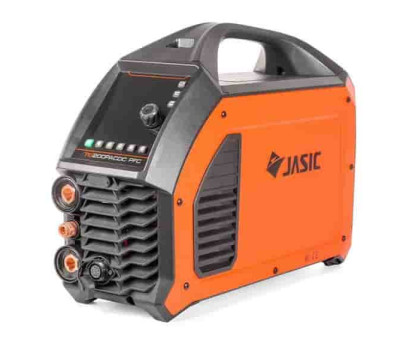

Сварочный инвертор Jasic TIG-200P AC/DC PFC (E2S22) EVO20

Jasic TIG-200P AC/DC PFC (E2S22) EVO20  – это современный сварочный инвертор от компании Jasic, входящий в линейку EVO20. Каждый из аппаратов, принадлежащих к этой линейке, в первую очередь отмечает современный дизайн, разработанный в сотрудничестве с ведущими европейскими промышленными дизайнерами. Это именно тот вариант, когда вся мощь ведущих технологий сочетается с эргономичностью и удобством работы.

Благодаря тому, что аппарат может производить сварку и на переменном, и на постоянном токе он может использоваться как для сварки «черных» металлов, то есть различных видов сталей, так и для сварки алюминия и подобных ему материалов с прочной оксидной пленкой на поверхности.

Если говорить об общих преимуществах линейки оборудования EVO20, то следует отметить:

• современный промышленный дизайн, учитывающий последние наработки в сфере проектирования удобных и функциональных интерфейсов
• большой экран, расположенный под углом 45°, что удобно, так как не требует наклона или приседания в процессе работы для того, чтобы увидеть информацию, а также позволяет увеличить размеры самого экрана. Экран использует технологию ClearVision, которая делает изображение на экране отчетливо видимым даже под прямыми лучами солнца. Также доступны модели, в которых вместо обычного экрана установлен современный цветной LCD экран.
• широкие возможности дистанционного управления. Дистанционное управление не только в виде педалей для TIG сварки, а также при помощи беспроводных и проводных пультов (необходим модуль-приемник для беспроводных)
• продвинутую систему охлаждения, которая работает только тогда, когда это требуется, а также отличается особой конструкцией внутренних компонентов, благодаря которой создается сбалансированный воздушный поток (технология ABAP - Active Balancing Air Passage)
• повышенную энергоэффективность и экологичность. Если оборудование определенное время не используется, то через 10 минут оно автоматически переводится в режим ожидания. Потребление электроэнергии в таком режиме снижается примерно до 50Вт (в зависимости от конкретной модели)
• возможность быстрого сброса всех настроек или перехода в режим с дополнительными настройками

В качестве источника в первую очередь для аргонодуговой сварки Jasic TIG-200P AC/DC PFC (E2S22) EVO20  обладает рядом преимуществ и использует новые технологии, облегчающие процесс сварки и повышающие эффективность оборудования. Так, функция «умного» газа автоматически устанавливает величину продувки газом по завершению сварки в зависимости от установленных параметров сварки. Использование этой технологии позволяет снизить расход защитного газа до 40%. По желанию можно отключить эту функцию. Также следует отметить технологии Smart Lift TIG и Dash-Arc. Smart Lift TIG отвечает за поддержание дуги в процессе сварки: контроль дуги с отслеживанием контакта наконечника и заготовки, поддержание стабильности горения и предупреждения залипания вольфрама. А Dash-Arc – это технология, отвечающая именно за поджиг (ВЧ) дуги. Использование этой технологии позволяет получить 99% успешных поджогов дуги в процессе работы, даже при быстрых нажатиях на кнопку.

Также при проектировании учтены требования безопасности. Встроенная система защиты от превышения тока и перегрева в процессе работы, а также система снижения напряжения при работе оборудования на холостом ходу (V.R.D).

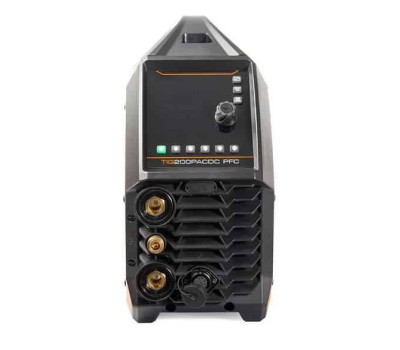

Отображение настроек процесса сварки вынесено на экран, разделенный на несколько функциональных зон. Основная зона – это циклограмма аргонодуговой сварки. Под циклограммой находится большая зона для индикации значений параметров с единицами измерения, также в этой зоне выводятся коды ошибок и другая техническая информация. Самая нижняя зона – это выбор и настройка основных режимов сварки и работы оборудования. Эта зона разделена на пять участков, каждый из которых расположен над физической кнопкой, отвечающей за выбор параметра.

Jasic TIG-200P AC/DC PFC (E2S22) EVO20 может работать в нескольких режимах, это:

• аргонодуговая сварка на переменном токе (TIG AC)
• аргонодуговая сварка на постоянном токе (TIG DC)
• аргонодуговая сварка в режиме MIX (TIG MIX)
• ручная дуговая сварка (MMA)

Выбор этих режимов вынесен на зеленую кнопку, длительное нажатие на которую запустит процесс сброса настроек на заводские.

Также на отдельные кнопки вынесен:

• выбор типа поджигания дуги (контактный или ВЧ)
• выбор режима работы оборудования (2Т/4Т/Repeat/Spot)
• выбор типа сварки (с пульсацией или без нее)
• выбор типа волны импульса (прямоугольник, треугольник или синусоида)

Частоту пульсаций, баланс полярности и остальные параметры настраивают, двигаясь по циклограмме. В зависимости от выбранного режима и типа сварки на циклограмме будут доступны для регулировки только параметры, соответствующие режиму, выбранному при помощи кнопок.

Последний из 5 блоков отвечает за выбор и настройку параметров ручной дуговой сварки, а именно:

• величины сварочного тока
• величину тока горячего старта (hot start)
• величины тока форсажа дуги (arc force)

Кроме этих пяти нижних кнопок, на панель также вынесены три физические кнопки, расположенные справа от ручки-энкодера, это кнопки для включения:

• дистанционного управления
• режима «умного» газа
• наружного жидкостного охлаждения

Отличительная особенность Jasic TIG-200P AC/DC PFC (E2S22) EVO20 вынесена в его название – PFC, эта английская аббревиатура расшифровывается как Power Factor Correction, то есть коррекция коэффициента мощности. Где и зачем используется такая технология? Обычно сварочный инвертор может компенсировать скачки напряжения в сети в пределах ±15%, если различие будет больше, то продолжать работу не стоит – оборудование может выйти из строя. Аппараты, в которых установлен PFC модуль рассчитаны на работу в сетях, где возможны значительные скачки напряжения, проседание даже до 115В не составляет для них проблемы, также возможна работа с генератором. Дополнительно следует отметить, что наличие PFC модуля позволяет снизить необходимую для работы мощность, и сохранить при этом максимальное значение сварочного тока.

Обратите внимание, что значение технических характеристик приведено для использования в сети 220±15%В, при использовании с пониженным напряжением значения будут другие, они приведены в инструкции.

Как и остальные аппараты линейки EVO20 Jasic TIG-200P AC/DC PFC (E2S22)  поддерживает работу со специальными пультами управления/педалями для линейки аппаратов EV020. Без изменений в конструкцию возможна работа с проводной педалью управления Jasic FRC-01 или с педалями других производителей. Для этого на панели установлено гнездо 9 pin. Возможна работа с беспроводными (Bluetooth) педалью Jasic FRC-02 и пультом управления Jasic HRC-02. Однако для их использования требуется установка специального блока приемника на передней панели (имеется соответствующая заглушка, которую нужно удалить и подключить блок к плате).
