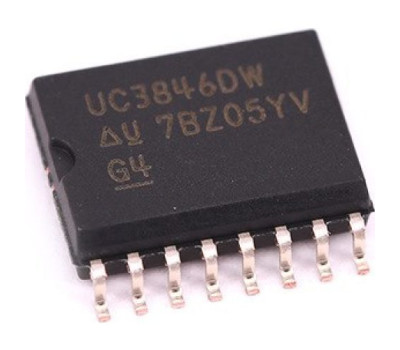

Микросхема контроллер AC/DC Texas Instruments UC3846DW V-8~40В, 450кГц, SOIC-16-300

Микросхема – это миниатюрное электронное устройство, которое изготавливается на полупроводниковых пластинах или плёнках, либо помещается в корпус, состоящее из различных электронных компонентов, объединённых в единое целое (транзисторов, резисторов, диодов и т.д.) и выполняет при этом функции разной степени сложности и назначения. Микросхема AC/DC – применяется для производства импульсного источника питания, а в корпусе объединены силовой ключ и ШИМ-контроллер (широтно - импульсная модуляция).

Представляем вашему вниманию микросхему UC3846DW от производителя Texas Instruments, который является ШИМ-контроллером с управлением по току. Выполнен в пластиковом корпусе небольшого размера (SOIC), по бокам которого расположены 16 гибких вывода. Способ монтажа – поверхностный, при помощи пайки (SMD). Специфика работы данного контроллера: при условии, что на 16 выводе напряжение ≤0,35В, то выходные импульсы на 14 и 11 выводах заблокируются, тоже самое будет когда на 1 выводе ≤0,35В; напряжение 2 вывода должно быть равно 5,1В, на 15 и 13 должно – от 8В до 40В; вывод 6 и 9 служат для подсоединения конденсаторов и резисторов; выводы 3, 4, 5, 6 – для сигнала ошибок схемы преобразователя или источника питания, 12 вывод –это общий провод; 7 вывод для выхода усилителя ошибок; 1 вывод это ограничение предельного тока. Технические характеристики UC3846DW: напряжение питания 8-40В, частота 450кГц, выходной ток 500мА. Приобрести микросхему UC3846DW вы можете в нашем интернет –магазине "Пан Зварювальник".
